吸气式桨

发布时间：2018-01-06

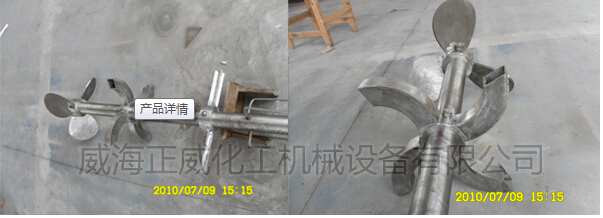

自吸式搅拌装置由驱动机构、空心轴、轴封、自吸式叶轮和高效轴流桨组成。他是种高效气/液反应搅拌装置。

工作原理

工作时高速运行的自吸式空心叶轮能使大量液体在叶轮内外进行循环（在搅拌桨的周边形成高真空状态），根据文丘里喷射原理，液面上的气体通过空心搅拌轴被高速运动的液体夹带后从叶轮排出，这样，气体在反应器内不断被吸入至深层液相，并被搅拌分散，周而复始，形成均匀的气液混合体系。实现高效气液接触，强化气液传质过程，缩短气液反应时间。底层高效轴流桨的功能是将催化剂均匀悬浮，并将从自吸式叶轮喷出的气体均匀地弥散在反应器内，包括反应器的底部。

性能特点

1、通过自吸叶轮和高效轴流桨的组合，将反应器上部的气体吸入反应器底部完成内循环，而无须外部循环压缩机；

2、大幅度提高气含率和气—液相的接触面积，对大多数气—液反应能显著提高反应速率和产能；

3、反应气体及固体催化剂弥散于整个反应器内除气相空间外的每一个角落，类似许多个小反应器的并联，能再现您小试的选择性和转化率；

4、节约昂贵的催化剂和反应气体的用量，降低生产成本；

5、无需要大量的氢气循环设备，增加了装置的复杂性和资金投入
